產品簡介
S11變壓器適用于三相、50Hz、電力電網系統。用以電網一次側的輸入、二次側輸出。本系列的變壓器符合IEC60076、GB/T6451、GB1094等國內外規范。
產品優勢
1鐵心選用優質低損耗趨向冷扎硅鋼片，采用全斜接縫三級、五級兩種臺階斜接縫構造，我司有先進的縱剪和橫剪線，可保證這類片型的自動裁切，與一般構造相比，消耗降低7~10%，空載電流降低30%以上;
2線圈導線選用無氧銅電磁線，增加了層式線圈的應用范圍，并加放徑向固層油道。與普通的餅式線圈相比，有如下特性：
a.占積率大
b.繞制工藝簡單，工藝性好
c.具有較強豎向電容，改進影響下電壓遍布，提升耐雷擊特性
d.因?yàn)槭菑较蛴偷溃艧嵝瘦^高
e.安匝均衡較好，徑向機械力較小
f.選用出色片式散熱器油箱，既保證了較好的散熱性能，又促使變壓器體積大大減小，外形美觀
3所有產品均采用三級檢測制度，即操作技工自查、車間兼檢、專檢，以確保產品的高質量;
4絕緣件選用密化工藝，確保絕緣件的收縮量在最小水平;
5引入國內先進的干燥系統開展干躁解決，此系統運用汽油的改變原理，以汽油為物質，能把變壓器絕緣件的水分子從深層絕緣件中擠壓，干躁完全、速度快。此系統的預熱、抽真空、終點最后水流量等階段全部由微機自動控制完成，真空值可達6Pa，并且具有自查故障及外地確診等服務。
性能特點
S11變壓器與S9變壓器相比,空載損耗均值減少約30%
容積在630~2500kVA殼圍內的低壓繞組選用筒式或螺旋構造,沖擊韌性高,安匝遍布均衡,產品的抗短路能力好
器身增加了定位構造,使其在運輸過程中不產生偏移,同時全部緊固件加裝卡緊螺帽,確保產品在長期運行中緊固件不松脫,滿足了不吊芯的需求

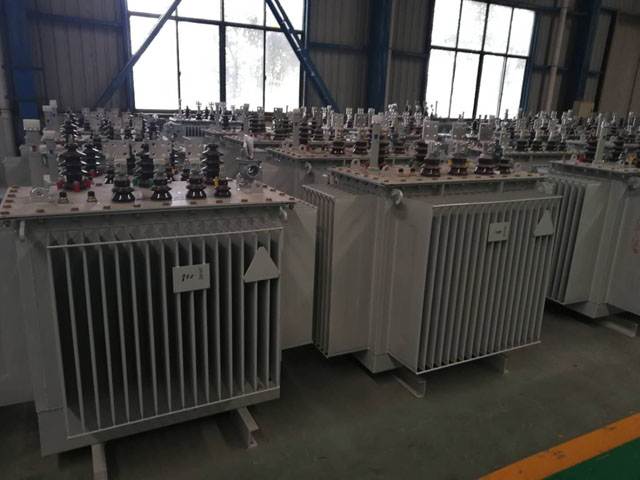

變壓器選用波紋油箱,取消儲油柜,機蓋與箱沿徹底焊住或用螺栓緊固,延長了變壓器油的使用期
產品表面經除油、去銹、酸洗磷化后噴涂底漆、油漆,能夠滿足冶金、石化系統及濕冷污濁地域的獨特使用需求
優選部件,使用了密封式變壓器油箱,按要求規定設置有壓力釋放閥、信號溫度表、氣體繼電器等,保證變壓器安全運營。該系列產品外形美觀,體型小,能減少安裝占地面積,是理想的免維護優質產品。
型號表明
該S11變壓器外形美觀，質優價廉。節能明顯，磁路勻稱，空載損耗低、噪音低、溫度低、免檢修、效率高、體型小。S11變壓器節能效果明顯，采用新型鐵心材料。磁路分布均勻，能夠降低滿載激磁電流和空載損耗，因?yàn)殍F心為全斜三接縫構造，故運行可靠、體型小、重量輕、噪音低、工藝性好，排熱好、溫度低、不吊芯構造、不污染環境、免檢修、效率高。
